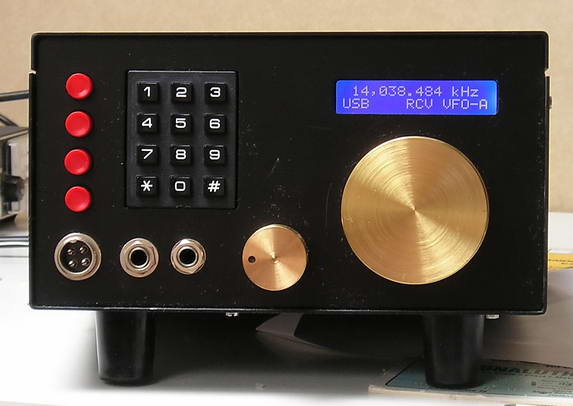

En direktblandad transceiver för SSB och CW
För ett par år sedan fick jag för mig att jag skulle bygga en egen mottagare för kortvåg.
Efter sju sorger och åtta bedrövelser så hade jag en fungerande enkelsuper som var helt OK. Men att bygga en sändare till den
verkade ganska tråkigt och hela grejen var lite för "konventionell".
Det hade ju varit roligare att bygga en direktblandad historia. Frågan var bara hur bra prestanda en sådan kunde ha?
Efter att testat en SoftRock så var alla tvivel ur världen. Det funkar utmärkt.
Så, dags att börja bygga.
Först behöver man ett chassie. När man inte har en aning om hur slutresultatet skall bli så vet man inte heller var alla fästhål skall sitta.
Gör man bara tillräckligt många så blir det bra.....

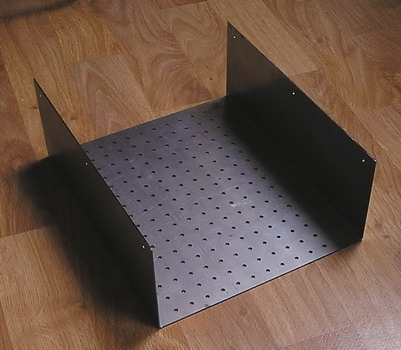

Med ett CAD-program så ritades chassiet på några minuter.
Med en laser så tillverkades chassiet på några sekunder :-)
Efter sju sorger och åtta bedrövelser så hade jag en fungerande enkelsuper som var helt OK. Men att bygga en sändare till den
verkade ganska tråkigt och hela grejen var lite för "konventionell".
Det hade ju varit roligare att bygga en direktblandad historia. Frågan var bara hur bra prestanda en sådan kunde ha?
Efter att testat en SoftRock så var alla tvivel ur världen. Det funkar utmärkt.
Så, dags att börja bygga.
Först behöver man ett chassie. När man inte har en aning om hur slutresultatet skall bli så vet man inte heller var alla fästhål skall sitta.
Gör man bara tillräckligt många så blir det bra.....
Med ett CAD-program så ritades chassiet på några minuter.
Med en laser så tillverkades chassiet på några sekunder :-)
Nästa steg är en VFO.
Craig Johnson, AA0ZZ har tagit fram en liten fin byggsats som han kallar för IQPro.
Byggsatsen var för dyr för en Smålänning, men det gick bra att enbart köpa ett kretskort.
Efter en djupdykning i lådorna så hittades nödvändiga komponenter.
VFO:n består av en AD9854 (klockfrekvens 100MHz) som styrs av två PIC16F877. Den ger ifrån sig två signaler med 90 graders fasförskjutning.
Utsignalen förstärks av två MMIC-förstärkare och en 74AC86 omvandlar sinusvågen till fyrkantvåg, vilket passar
mixern bättre.
Craig Johnson, AA0ZZ har tagit fram en liten fin byggsats som han kallar för IQPro.
Byggsatsen var för dyr för en Smålänning, men det gick bra att enbart köpa ett kretskort.
Efter en djupdykning i lådorna så hittades nödvändiga komponenter.
VFO:n består av en AD9854 (klockfrekvens 100MHz) som styrs av två PIC16F877. Den ger ifrån sig två signaler med 90 graders fasförskjutning.
Utsignalen förstärks av två MMIC-förstärkare och en 74AC86 omvandlar sinusvågen till fyrkantvåg, vilket passar
mixern bättre.
Mottagaren nästa.

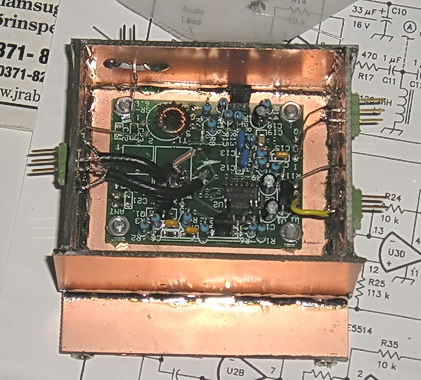

Det gick ju smidigt att modifiera en byggsats efter eget behov, så en SoftRock 60 införskaffades till det facila priset av 117:-
inklusive frakt. Oscillator-delen används inte, utan signalen från VFO:n matas direkt till mixern.
Det gick ju smidigt att modifiera en byggsats efter eget behov, så en SoftRock 60 införskaffades till det facila priset av 117:-
inklusive frakt. Oscillator-delen används inte, utan signalen från VFO:n matas direkt till mixern.
SoftRock-mottagaren är ju tänkt att användas med en dator som "avkodare" av signalen. För att slippa datorn krävs att
den ena utsignalen fasvrids 90 grader. När de sedan blandas kommer ena sidbandet att släckas ut (Nåja, dämpas ganska
kraftigt i alla fall). Ett kort för denna funktion byggdes i riktigt "ugly style".
4 st. NE5532 . Kondensatorer och motstånd med en procents tolerans krävs för att få vettiga prestanda.
Ytterligare en NE5532 används till lågpassfilter. Förstärkeriet till högtalaren består av en vanlig LM386.
När jag mätte på det hela så dämpade den motstående sidband ca. 40dB. Det verkar lite klent, men i praktiken
tycker jag att det funkar mycket bra.
Mottagaren har bara en transformator på ingången och klarar sig utan något som helst filter.
Ytterligare en NE5532 används till lågpassfilter. Förstärkeriet till högtalaren består av en vanlig LM386.
När jag mätte på det hela så dämpade den motstående sidband ca. 40dB. Det verkar lite klent, men i praktiken
tycker jag att det funkar mycket bra.
Mottagaren har bara en transformator på ingången och klarar sig utan något som helst filter.
